直排刀库设计的两点要求您知道吗?

发布时间:2019-09-19 点击次数:150

龙利定制:设计直排刀库

机型:1325雕刻机

主轴:直径125-BT30

龙门空间高度:295


作为直排刀库来说,BT30刀柄最短都有135长,加上钣金和支架总高度就有190高,装长长度加进料高度只有105高,这样高度就太小了,后来,经仔细思考,把支架设计为L形,就可以把支架高度50几乎全部省略,刀库空间高度就节省了50,装刀库后空间高度还有155,这就是直排刀库非常完美的解决方案。


综合十五年设计刀库的经验,直排刀库设计必须注意两个方面的技术问题:

1、刀库设计高度越小越好,开门但不能顶到Z滑板底面;

2、刀柄防屑防油要做好,防屑关系主轴装刀柄的回旋精度和机床操作人员的安全。

      只要做好上面两点,设计直排刀库就算是基本合格。

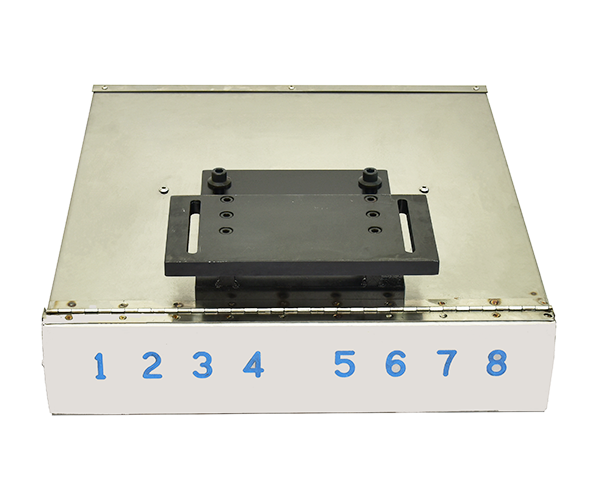

直排式刀库

今天龙利刀库帮客户解决机床配刀库的实实在在的问题,这就是龙利人辛勤奋斗的价值和意义
